На промышленном объекте связь редко работает только в одном направлении. Диспетчерская может обращаться ко всей производственной зоне, а технику на насосной станции, у входа в тоннель или на погрузочной площадке может потребоваться немедленно связаться с оператором.
Такое сочетание меняет подход к выбору системы. Решение, рассчитанное только на покрытие громкоговорителями, может оставить работников без удобного обратного канала. Система, основанная только на интерком-терминалах, может обеспечить хорошую связь точка-точка, но слабое оповещение больших зон.
Ключевой принцип — рассматривать оповещение и интерком как два коммуникационных уровня, которые частично используют общую инфраструктуру, но решают разные эксплуатационные задачи. Выбор оборудования становится намного понятнее, когда маршруты вызовов, зоны оповещения и точки интеркома планируются отдельно.

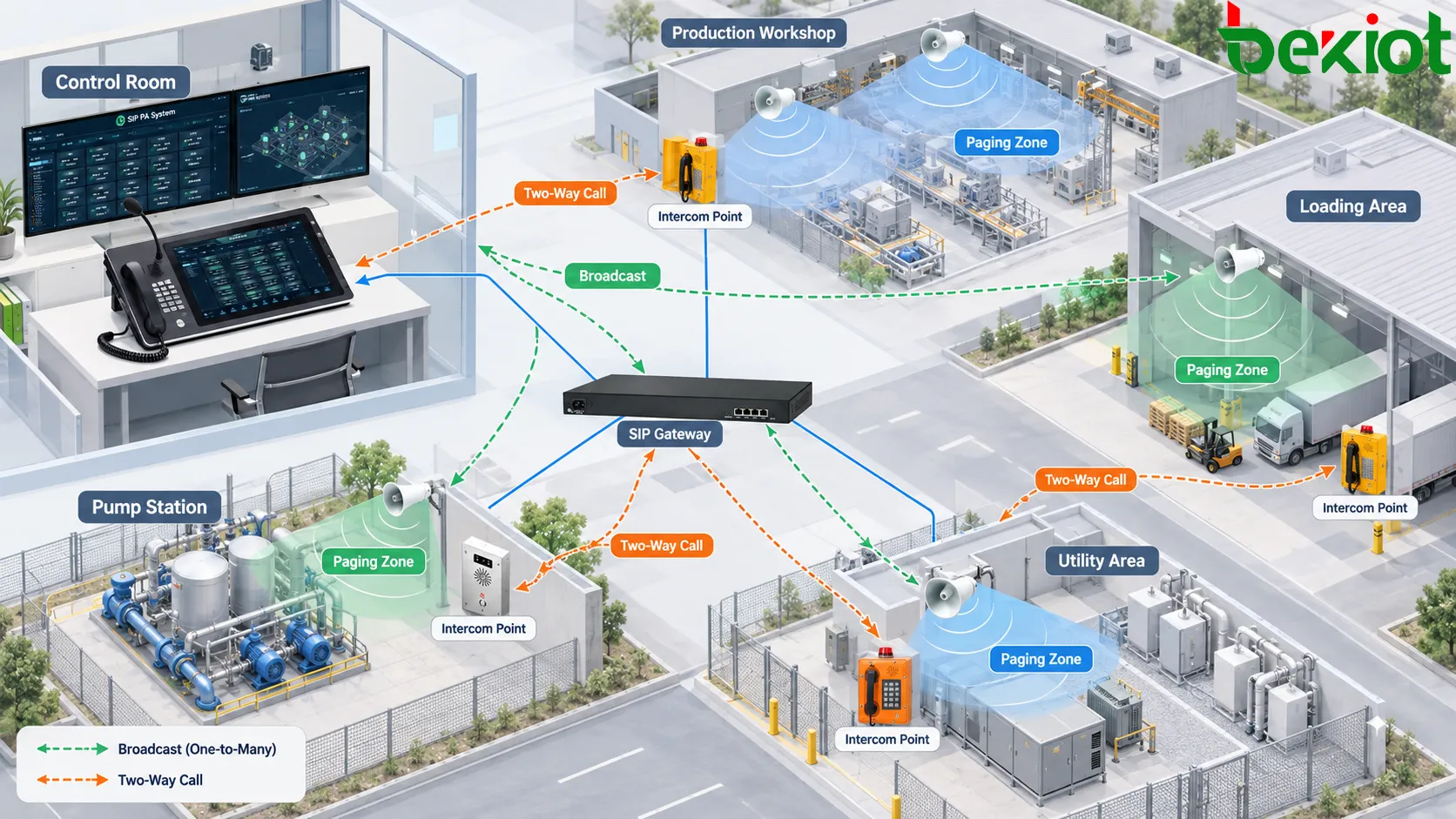

1. Сначала определите маршруты связи, затем выбирайте оборудование
Первая задача — понять, как связь фактически проходит по объекту.
Вместо того чтобы начинать с громкоговорителей, интеркомов или пультов оповещения, перечислите рабочие ситуации, в которых требуется голосовая связь. Для каждой ситуации нужно указать источник, получателя и необходимость ответа.
Типичные маршруты включают:
Диспетчерская → один полевой интерком
Диспетчерская → одна производственная зона
Диспетчерская → несколько зон оповещения
Полевой интерком → диспетчерская
Точка экстренного вызова → заранее назначенный оператор
Руководитель → выбранные рабочие зоны
Вход аварийного сигнала → заранее заданные зоны оповещения
Объявление на складе и вызов для технического обслуживания могут использовать одну и ту же IP-сеть, но это разные события связи.
Сообщение для склада — это связь «один ко многим». Вызов технического обслуживания — связь точка-точка или точка-группа, и обычно для него нужен обратный аудиоканал.
| Эксплуатационная задача | Тип связи | Типичный терминал |
|---|---|---|
| Обычное зональное объявление | Один ко многим | Микрофон оповещения + громкоговорители |
| Запрос помощи с объекта | Двусторонняя | Интерком или промышленный телефон |
| Экстренный вызов помощи | Заранее заданный двусторонний маршрут | Однокнопочная вызывная станция |
| Инструкция из диспетчерской | Один к одному или один к зоне | Диспетчерский пульт или терминал оповещения |
| Уведомление по сигналу тревоги | Автоматически один ко многим | Интерфейс тревоги + зоны оповещения |
Такая карта связи помогает избежать распространенной ошибки проектирования: выбрать один тип устройства и попытаться использовать его для всех задач.
Громкоговоритель хорошо подходит для охвата зоны. Интерком дает человеку обратный канал. Микрофон оповещения удобен для обращения к выбранным группам. Пульт в диспетчерской может координировать сразу несколько таких функций.
2. Зоны оповещения и точки интеркома — это разные понятия
Покрытие оповещения и доступ к двусторонней связи следует планировать как два отдельных уровня.
Зона оповещения отвечает на вопрос:
В какой зоне должно быть слышно это сообщение?
Точка интеркома отвечает на вопрос:
Где работник может начать или принять двусторонний разговор?
Эти два вопроса редко приводят к одинаковому количеству оборудования.
В одной зоне может быть несколько точек интеркома
Рассмотрим длинный производственный цех. Весь цех может быть одной зоной оповещения, поскольку руководители обычно обращаются ко всем находящимся там сотрудникам одновременно.
При этом в том же цехе может потребоваться несколько точек интеркома, чтобы работникам в противоположных концах здания не приходилось далеко идти для сообщения о неисправности или связи с диспетчерской.
Таким образом, одна рабочая зона может включать:
1 зону оповещения
6 рупорных громкоговорителей
3 полевых интеркома
Эти три количества служат разным задачам и не должны жестко связываться отношением один к одному.
Несколько зон могут обслуживаться одним оператором
Обратная схема также распространена.
Производственная, погрузочная и вспомогательная зоны могут быть отдельными зонами оповещения, а вызовы из всех трех зон могут поступать одному оператору диспетчерской.
Поэтому оператору нужно видеть и вызывающего абонента, и место, откуда поступил вызов, а управление оповещением должно оставаться организованным по зонам.
Это различие особенно важно на крупных промышленных объектах, где сеть громкоговорителей может быть плотной, а точки интеркома нужны только в стратегических рабочих местах, у входов, рядом с оборудованием или в аварийных точках.
3. Назначьте подходящий терминал для каждой роли
Когда маршруты связи и точки доступа определены, можно выбирать типы терминалов в соответствии с их назначением.
Цель не в том, чтобы устанавливать самое функциональное устройство в каждой точке, а в том, чтобы дать каждому месту интерфейс, действительно нужный для выполняемой там задачи.
| Терминал | Основное назначение | Типичное место установки |
|---|---|---|
| Рупорный громкоговоритель | Оповещение большой зоны | Открытая территория предприятия, цех, погрузочная зона |
| IP-громкоговоритель | Сетевое оповещение | Помещения или распределенная IP-среда |
| SIP-интерком | Двусторонняя полевая связь | Входы, рабочие места, производственные зоны |
| Промышленный телефон | Прямой голосовой вызов | Шумные, тяжелые или открытые условия |
| Вызывная станция | Быстрый заранее заданный вызов | Точки экстренной связи или помощи |
| Микрофон оповещения | Выбор зоны и живое оповещение | Пост охраны или локальное рабочее место управления |
| Диспетчерский пульт | Координация нескольких ресурсов | Главная диспетчерская |
Условия среды по-прежнему важны
Сначала определяется коммуникационная задача, но именно условия установки определяют, какая версия терминала сможет надежно выполнять эту задачу.
Проверьте такие условия, как:
Установка в помещении или на улице
Воздействие пыли и воды
Диапазон температур
Коррозия
Вибрация и механические воздействия
Фоновый шум
Защитные перчатки или средства защиты слуха
Классификация взрывоопасной зоны, если применимо
Стандартный SIP-интерком может подходить для внутреннего технического помещения, но быть непригодным для открытой технологической зоны. Погодозащищенное устройство может работать на улице, но не иметь сертификации, требуемой для классифицированной опасной зоны.
Поэтому степень защиты от окружающей среды и сертификацию для опасных зон следует проверять отдельно.
Сделайте работу в поле простой
Промышленным пользователям часто нужно меньше органов управления, а не больше.
Работнику, сообщающему о неисправности, может быть достаточно одной кнопки для связи с нужным оператором. На посту техобслуживания полезна трубка, поскольку микрофон остается близко ко рту пользователя. На посту охраны могут понадобиться несколько клавиш, выбор зон и история вызовов.
Интерфейс должен соответствовать задаче, а не максимальному набору функций, который способен предложить терминал.
4. Аудио оповещения и аудио интеркома требуют разного проектирования
Одно из важнейших различий в промышленной системе интеркома и оповещения — направление передачи аудио.
Оповещение обычно работает от одного источника к множеству слушателей:
Диспетчерская → зона оповещения → несколько работников
Интерком-связь должна работать в обоих направлениях:
Работник на объекте ↔ оператор диспетчерской
Поэтому на объекте может быть хорошее покрытие оповещения и одновременно плохая двусторонняя связь.
Оповещение зависит от покрытия
При проектировании оповещения основное внимание следует уделять тому, чтобы речь была разборчива во всей требуемой зоне.
К основным параметрам относятся:
Расположение громкоговорителей
Направление громкоговорителей
Перекрытие зон покрытия
Препятствия
Фоновый шум
Реверберация
Границы зон оповещения
Увеличение мощности усилителя само по себе не улучшает разборчивость речи. Несколько правильно расположенных громкоговорителей часто обеспечивают более равномерное покрытие, чем одно устройство с гораздо большей выходной мощностью.
Интерком зависит от обратного канала
Для полевого интеркома микрофонная сторона становится не менее важной.
Оператор должен разбирать речь человека рядом с терминалом даже при работающих поблизости механизмах, транспорте или вентиляционном оборудовании.
К важным факторам относятся:
Расстояние до микрофона
Направление микрофона
Локальный шум, попадающий в микрофон
Подавление эха
Работа с трубкой или в режиме громкой связи
Полудуплексный или полнодуплексный режим
Поэтому устройство, хорошо работающее как терминал оповещения, не следует автоматически считать заменой специализированному интеркому.
Итоговая проверка состоит не в том, издают ли оба устройства звук. Нужно убедиться, что объявление понятно во всей требуемой зоне и что работник на объекте и оператор могут понимать друг друга в обоих направлениях.
5. SIP-маршрутизация и групповое оповещение
Когда интерком и оповещение используют общую SIP/IP-инфраструктуру, система должна поддерживать разные схемы связи, не усложняя сетевую архитектуру без необходимости.
Вызов точка-точка может проходить по маршруту:
Полевой интерком → IP-сеть → SIP-сервер → пульт диспетчерской
Групповое объявление может проходить по маршруту:
Микрофон оповещения → платформа оповещения → выбранная зона → несколько IP-аудиотерминалов
Сообщение по сигналу тревоги может использовать дополнительный маршрут:
Вход тревоги → коммуникационная платформа → правило приоритета → заранее заданные зоны оповещения
Не считайте поддержку SIP полной проверкой совместимости
Два устройства могут поддерживать SIP и при этом по-разному вести себя в полноценной системе оповещения и интеркома.
До покупки проверьте функции, которые важны для реального рабочего процесса:
SIP-вызовы точка-точка
Группы оповещения
Мультикаст, если он используется
Маршрутизация вызовов
Совместимость кодеков
DTMF или действия программируемых клавиш
Интерфейсы тревоги и реле
Запись
Регистрация и восстановление устройств
Выбирайте групповое оповещение с учетом масштаба
Небольшие группы можно обслуживать отдельными SIP-сессиями, а более крупные IP-системы оповещения могут использовать мультикаст или другой поддерживаемый платформой способ распределения.
Подходящий метод зависит от количества терминалов, производительности сервера, топологии сети и требуемого проектом поведения оповещения.
Если используется мультикаст, сеть следует целенаправленно настроить для нужного мультикаст-трафика, а не исходить из предположения, что каждый коммутатор и маршрутизируемый сегмент автоматически передаст его правильно.
Подключайте существующие системы вместо полной замены
На многих промышленных объектах уже есть аналоговые усилители, линии громкоговорителей, PBX, радиосистемы или интерфейсы тревоги.
Новая система интеркома и оповещения не всегда требует полной замены этих существующих средств.
При необходимости шлюзы и системные интерфейсы могут соединять существующее PA-оборудование, SIP-инфраструктуру, радиоресурсы и системы диспетчерской. Главное — определить фактический путь сигнализации и аудио, а не полагаться на общее утверждение о том, что системы можно «интегрировать».
Связанное решение: Система оповещения и интеркома
6. Приоритет, резервирование и приемка
Окончательный выбор следует проверять в ситуациях, когда одновременно происходят несколько коммуникационных событий или часть системы становится недоступной.
Одной проверки нормальной работы недостаточно, чтобы понять, практична ли объединенная система оповещения и интеркома.
Определите, какая связь имеет приоритет
Полевой интерком-вызов может уже идти, когда начинается оповещение более высокого приоритета. Обычное объявление может воспроизводиться в момент запуска аварийного сообщения. Два оператора могут попытаться использовать перекрывающиеся зоны.
Ожидаемое поведение следует определить до ввода в эксплуатацию.
В проекте можно различать:
Обычные объявления
Оперативное живое оповещение
Приоритетное оповещение
Аварийные объявления
Обычные полевые вызовы
Аварийные полевые вызовы
Точный порядок зависит от проекта. Важно, чтобы операторы знали, какая связь может прерывать другую и что происходит с сессией более низкого приоритета.
Проверяйте отказы по маршрутам связи
Вместо общего вопроса о наличии резервирования проверяйте, что происходит с каждым конкретным маршрутом связи.
Например:
Если полевая интерком-станция потеряет питание, продолжится ли зональное оповещение?
Если выйдет из строя усилитель оповещения, смогут ли вызовы с полевых интеркомов по-прежнему поступать в диспетчерскую?
Если прервется сегмент сети, какие зоны и точки вызова будут затронуты?
Если основной пост оператора недоступен, куда будут направляться полевые вызовы?
Если SIP-сервер перезапустится, как терминалы выполнят повторную регистрацию?
Такой подход показывает реальное эксплуатационное влияние отказа, а не рассматривает резервирование как отдельную функцию оборудования.

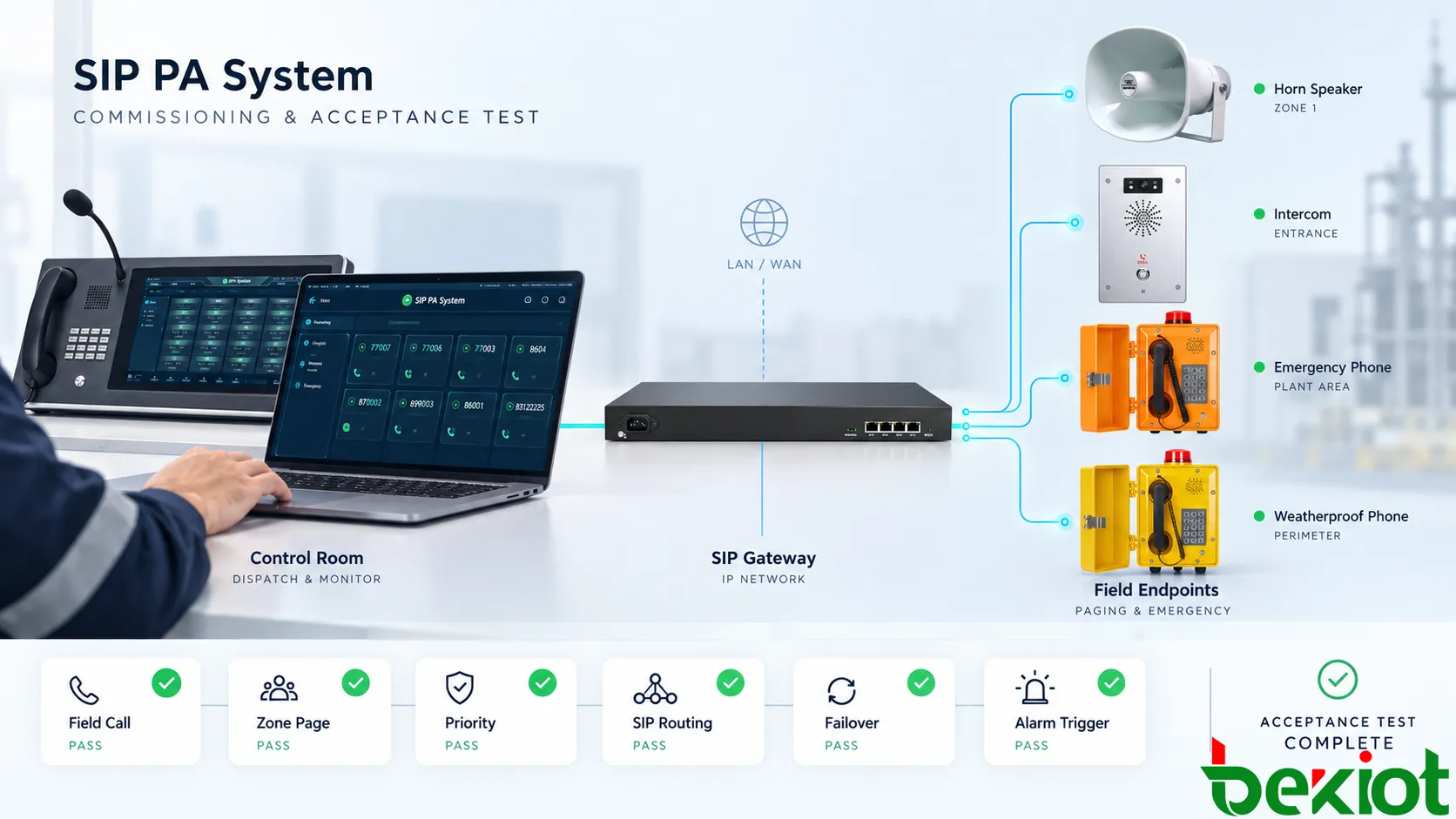

Приемка должна воспроизводить реальные сценарии использования
При вводе в эксплуатацию следует проверять полные рабочие процессы от начала до конца.
| Приемочное испытание | Проверить |
|---|---|
| Вызов с объекта в диспетчерскую | Правильный адресат, двусторонний звук и удобные рабочие действия |
| Оповещение одной зоны | Сообщение получает только выбранная зона |
| Многозонное оповещение | Все выбранные зоны получают синхронный и разборчивый звук |
| Оповещение во время активного вызова | Настроенное приоритетное поведение отрабатывается правильно |
| Аварийный вызов | Вызов получает нужный оператор или резервный адресат |
| Оповещение по сигналу тревоги | Вход, маршрутизация, приоритет и полевой выход работают согласно настройкам |
| Прерывание сети | Фактически затронутые зоны и терминалы соответствуют проекту отказоустойчивости |
Испытание таких комбинированных сценариев дает гораздо более понятный результат приемки, чем поочередная проверка отдельных громкоговорителей и интеркомов.
7. Часто задаваемые вопросы по промышленной системе интеркома и оповещения
Нужен ли интерком в каждой зоне оповещения?
Нет. Зоны оповещения определяются тем, где должны быть слышны сообщения, а точки интеркома — тем, где людям нужен доступ к двусторонней связи. В одной зоне может быть несколько интеркомов, а зона с большим количеством громкоговорителей может требовать только одну полевую точку вызова.
Могут ли оповещение и интерком использовать одну IP-сеть?
Да. SIP-интеркомы, терминалы оповещения, серверы и IP-аудиотерминалы могут использовать общую сетевую инфраструктуру, если полоса пропускания, QoS, мультикаст при его применении, VLAN, непрерывность питания и пути отказа спроектированы под требуемую коммуникационную нагрузку.
IP-громкоговоритель — это то же самое, что SIP-интерком?
Не обязательно. Некоторые IP-громкоговорители оснащены микрофонами или поддерживают SIP-вызовы, но специализированный интерком может иметь более подходящее положение микрофона, интерфейс пользователя и двустороннее аудиоповедение. Выбор должен определяться задачей связи, а не только поддерживаемым протоколом.
Когда следует использовать промышленный телефон вместо интеркома с громкой связью?
Трубка полезна там, где микрофон нужно держать ближе ко рту, где высокий окружающий шум или требуется более конфиденциальная связь. Интеркомы с громкой связью удобнее там, где важны быстрое управление и открытая коммуникация.
Можно ли подключить существующую аналоговую PA-систему к новой SIP-интерком-системе?
Часто да. Подходящий шлюз оповещения или системный интерфейс может подключить существующие усилители и линии громкоговорителей к IP-коммуникационной платформе, если поддерживаются требуемые функции аудиомаршрутизации, сигнализации, приоритета и контроля.
Хорошо спроектированная промышленная система интеркома и оповещения не считает оповещение и двустороннюю связь одной и той же функцией. Она координирует их.
Зоны оповещения определяют, где слышны инструкции. Точки интеркома определяют, где персонал может ответить. SIP-маршрутизация связывает эти терминалы с нужными операторами и группами, а правила приоритета определяют поведение системы при наложении коммуникационных событий.
